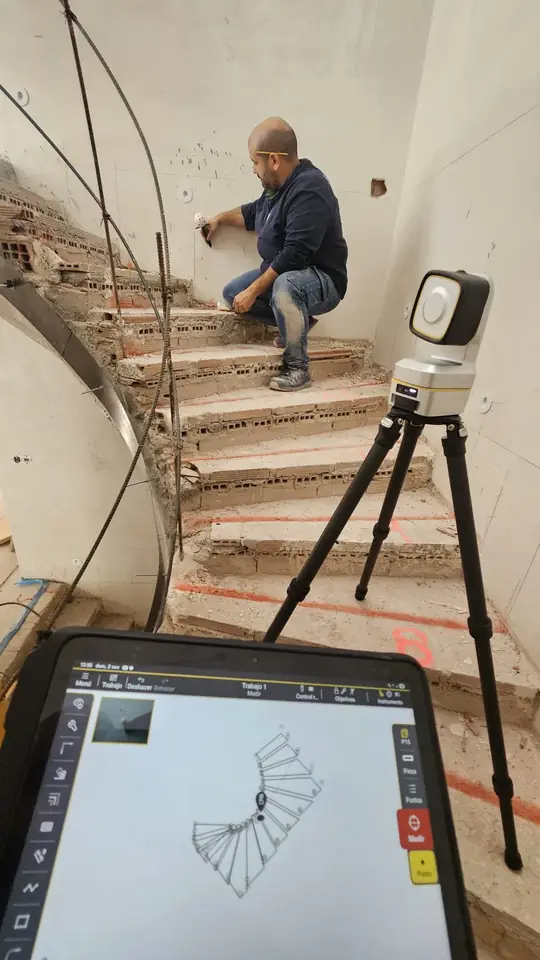

1. Ve exactamente dónde apuntas
Las cámaras muestran en la tableta la escena que ve la iCS50. El usuario selecciona visualmente puntos y referencias, sin depender solo de la observación óptica tradicional.
LA EVOLUCIÓN DEL REPLANTEO DE OBRA
Del plano a la obra. Sin la complejidad de siempre.
Con Leica iCON iCS50 puede replantear puntos y líneas de forma intuitiva, con cámara en directo, configuración automatizada y el software iCON trades. Pensado para quienes construyen, instalan y ejecutan la obra cada día.
- Un solo operario
- Sin conocimientos topográficos especializados para el flujo habitual*
- CAD y BIM en obra
● Replanteo visual 3D
EL EQUIPO QUE LLEVA TU PLANO A OBRALeica iCON iCS50
1 personaTransporte, preparación y operación
Config. autoPreparación y reubicación con vTargets
PDF · DWGDXF, IFC y otros formatos habituales
1 mmPrecisión 3D por láser a 10 m*
VENTAJAS FRENTE AL REPLANTEO TRADICIONAL
Una herramienta de obra.
No otro equipo complicado.
La gran diferencia de la iCS50 no es prometer más precisión que todas las estaciones totales. Es simplificar el trabajo diario de profesionales que necesitan ejecutar puntos y líneas desde un plano.
2. Menos preparación en cada montaje
Trípode de fijación rápida, configuración automatizada y reubicación apoyada en dianas vTarget para cambiar de zona con menos pasos manuales.
3. Replanteo por una sola persona
Equipo compacto que puede transportar y operar un técnico de obra. Las estaciones totales robotizadas también permiten un solo operario; la ventaja está en el flujo simplificado.
4. vPole: menos tiempo nivelando
Con el accesorio vPole, seguimiento visual del objetivo, lectura automática de la altura y compensación de inclinación del bastón.
5. Tus planos, directamente en obra
iCON trades admite PDF, CSV, TXT, DXF, DWG e IFC. Los datos de arquitectura y de instalaciones llegan al replanteo con menos preparación intermedia.
6. Puntos en suelos, techos y paredes
Rutinas de replanteo de puntos y líneas, posicionamiento de anclajes y trazado de pasos de instalaciones, incluso en interiores complejos.
*La facilidad de uso no elimina la necesidad de establecer referencias fiables, comprobar los datos y formar al usuario. Las precisiones dependen del método y de las condiciones de medición. vPole, vPen, vTargets y funciones de software pueden depender del suministro contratado.
¿PARA QUIÉN ES LA LEICA iCS50?
Para el que hace la obra, no solo para el topógrafo.
Seleccione su actividad para ver cómo puede utilizarla. La iCS50 complementa los equipos topográficos en trabajos de replanteo habituales de construcción.
PARA CONSTRUCTORAS
Más autonomía para ejecutar el replanteo en cada planta.
Traslada ejes, alineaciones, referencias de estructura y puntos de obra desde los planos, sin depender de procesos topográficos complejos para cada tarea habitual.
Ver aplicaciones para constructoras →COMPARATIVA REALISTA
iCS50 frente a una estación total convencional.
Para el replanteo de edificios, interiores e instalaciones, estas son las diferencias relevantes a la hora de elegir equipo.
| Criterio | Leica iCON iCS50 | Estación total convencional* |
|---|---|---|
| Preparación y estacionamiento | Trípode rápido, auto-setup y reubicación con vTargets | Habitualmente más pasos manuales en modelos clásicos |
| Quién puede operar | Interfaz de obra con guía visual; aprendizaje orientado a oficios | Normalmente requiere más formación topográfica |
| Trabajo con un operario | Sí | Sí, también en estaciones robotizadas |
| Planos PDF / DXF / DWG / IFC | Integración directa mediante iCON trades | Depende del software y de la preparación de datos |
| Replanteo en techo y paredes | Rutinas específicas de puntos y líneas | Depende del modelo y sus funciones |
| Bastón con inclinación | vPole con compensación y altura automáticas, según configuración | Disponible en algunas soluciones robotizadas avanzadas |
| Grandes distancias y topografía | Optimizada para obra de edificación; 50 m láser estándar | Más apropiada para trabajos de largo alcance |
*«Convencional» hace referencia sobre todo a equipos clásicos o básicos. No es una comparación universal: estaciones totales robotizadas avanzadas pueden ofrecer guiado visual, un operario, compensación de inclinación y herramientas CAD/BIM. La elección depende del tipo de obra y de las distancias. La iCS50 no sustituye toda la topografía de obra.
DEL PROYECTO A LA REALIDAD
Replantear no debería ser lo más complicado de la obra.
Un flujo de trabajo adaptado a los equipos que hacen edificios, reformas e instalaciones a diario.
- Reciba el plano
PDF, DXF, DWG o IFC: importe los datos compatibles directamente en iCON trades.
- Prepare el equipo
Monte la iCS50, establezca las referencias y utilice la configuración automatizada.
- Marque puntos y líneas
Replantee con láser o vPole según el acceso, el tipo de punto y el trabajo.
- Compruebe y documente
Verifique los puntos ejecutados y conserve el registro digital del trabajo.
CASO REAL PUBLICADO POR LEICA GEOSYSTEMS
La productividad se comprueba en obra.
Una referencia útil para valorar el potencial del replanteo digital en proyectos exigentes.
hasta ⅓
Hasta un tercio menos de tiempo de preparación en una obra de Bouygues Construction.
Según el caso publicado por Leica Geosystems, se redujo hasta un tercio el tiempo de configuración y puesta en estación utilizando posicionamiento automatizado y dianas visuales. Este resultado corresponde a un proyecto concreto: no significa un ahorro del 33 % en todas las tareas de replanteo ni garantiza esa mejora en cualquier obra.
Leer el caso de estudio de Leica ↗VÍDEO DE REPLANTEO
Vea cómo se replantea con Leica iCS50.
Conozca el funcionamiento del sistema de medición 3D y las aplicaciones de iCON trades y vPole para simplificar el replanteo.
Abrir vídeo en YouTube ↗Ficha y demostraciones en la web de Leica ↗El reproductor externo solo se carga al pulsar reproducir. Si no se abre, consulte la ficha y los vídeos oficiales de Leica.
EQUIPO Y SOFTWARE
Tecnología que ayuda a trabajar mejor.
Un sensor robótico compacto, accesorios visuales y una aplicación específica para replanteo de obra.
iCS50 + tableta
Transmisión de cámara en vivo y orientación visual para seleccionar puntos desde la pantalla.
Leica vPole
Seguimiento visual del bastón con compensación de inclinación y lectura automática de altura.
Leica vTarget
Dianas reconocibles para ayudar a reposicionar el equipo cuando la obra obliga a cambiar de estación.
1,0 mmPrecisión de punto 3D con láser a 10 m*
2,0 mmPrecisión de punto 3D con láser a 50 m*
50 mAlcance estándar sin reflector; hasta 250 m opcional*
IP54Protección declarada para construcción, interior y exterior
*Especificaciones publicadas por Leica Geosystems, sujetas a materiales, condiciones, distancias y configuración. Precisión del vPole diferente a la del láser; consultar ficha técnica y oferta exacta. Consultar ficha oficial →
PREGUNTAS FRECUENTES
Antes de elegir su equipo.
Respuestas concretas para responsables de obra, instaladores y empresas que están valorando digitalizar el replanteo.
¿La iCS50 sustituye a una estación total?
Para muchos replanteos de edificación, tabiquería e instalaciones puede simplificar el trabajo frente a una estación convencional. No sustituye todos los usos topográficos: levantamientos de gran extensión, largas distancias o trabajos especializados pueden requerir una estación total robótica u otros equipos.
¿Se puede utilizar sin ser topógrafo?
Leica diseña iCON trades para profesionales de la construcción sin conocimientos topográficos especializados. Aun así, hace falta formación, orientación sobre el proyecto y comprobar que las referencias de obra sean correctas.
¿Una estación total robotizada también trabaja con una persona?
Sí. Esa ventaja no es exclusiva de la iCS50. Sus diferencias más relevantes están en la interacción visual, la configuración automatizada y el flujo específico de iCON trades para oficios.
¿Sirve para replantear techos y tabiques?
Sí. Leica documenta rutinas automáticas de puntos en suelos y techos, y líneas para pasos e instalaciones, según las funciones del software.
¿Qué es vPole? ¿Viene incluido?
Leica vPole es un bastón de seguimiento visual con lectura automática de altura y compensación de inclinación. El contenido de cada suministro varía: hay que confirmar si vPole, vTargets, tableta y licencias están incluidos en el presupuesto.
¿Puedo recibir una demostración con mis planos?
Puede solicitarla a CSH Cabanes. Indique su actividad, qué sistema usa y qué quiere replantear para que la demostración se enfoque en sus aplicaciones.
DEMOSTRACIÓN COMERCIAL PERSONALIZADA
Pruébela con los trabajos que hace su empresa.
Díganos qué replantea hoy, si utiliza estación total y dónde le gustaría ganar tiempo. Le ayudamos a estudiar una demostración de Leica iCON iCS50, el software y los accesorios adecuados.
